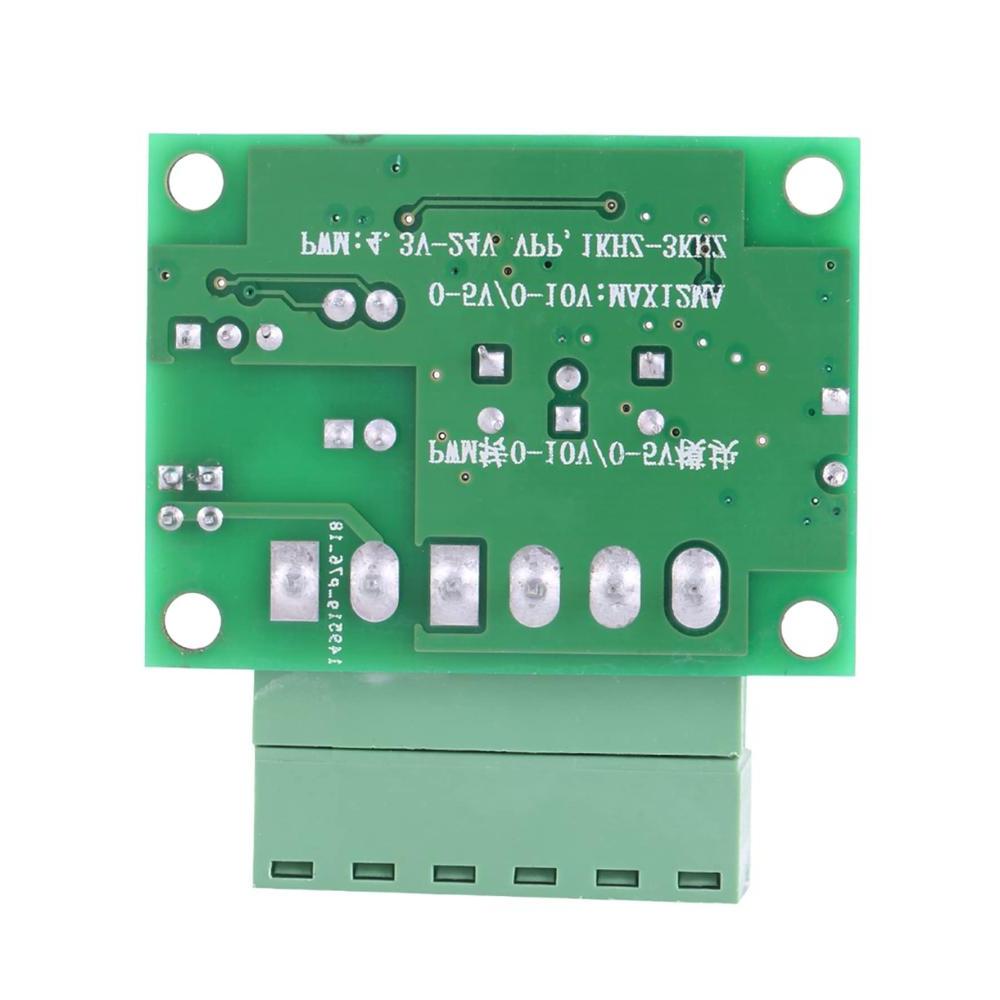

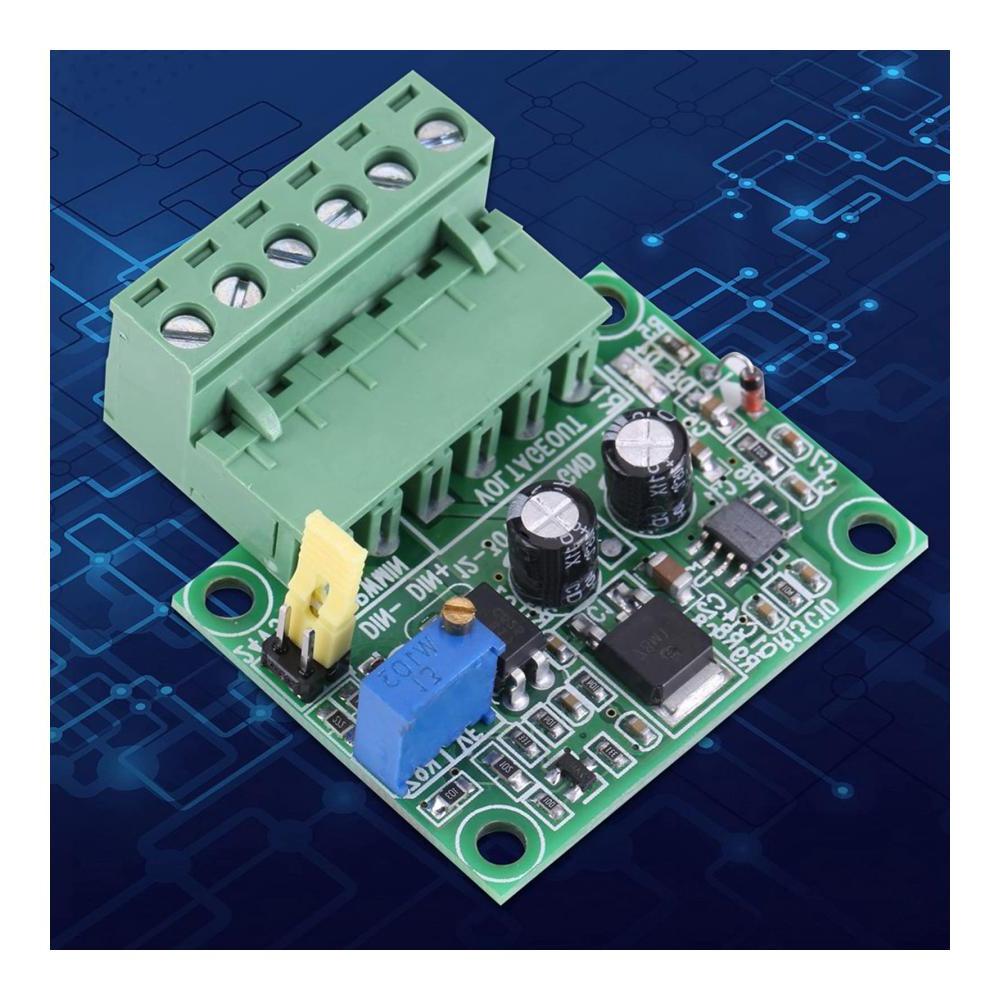

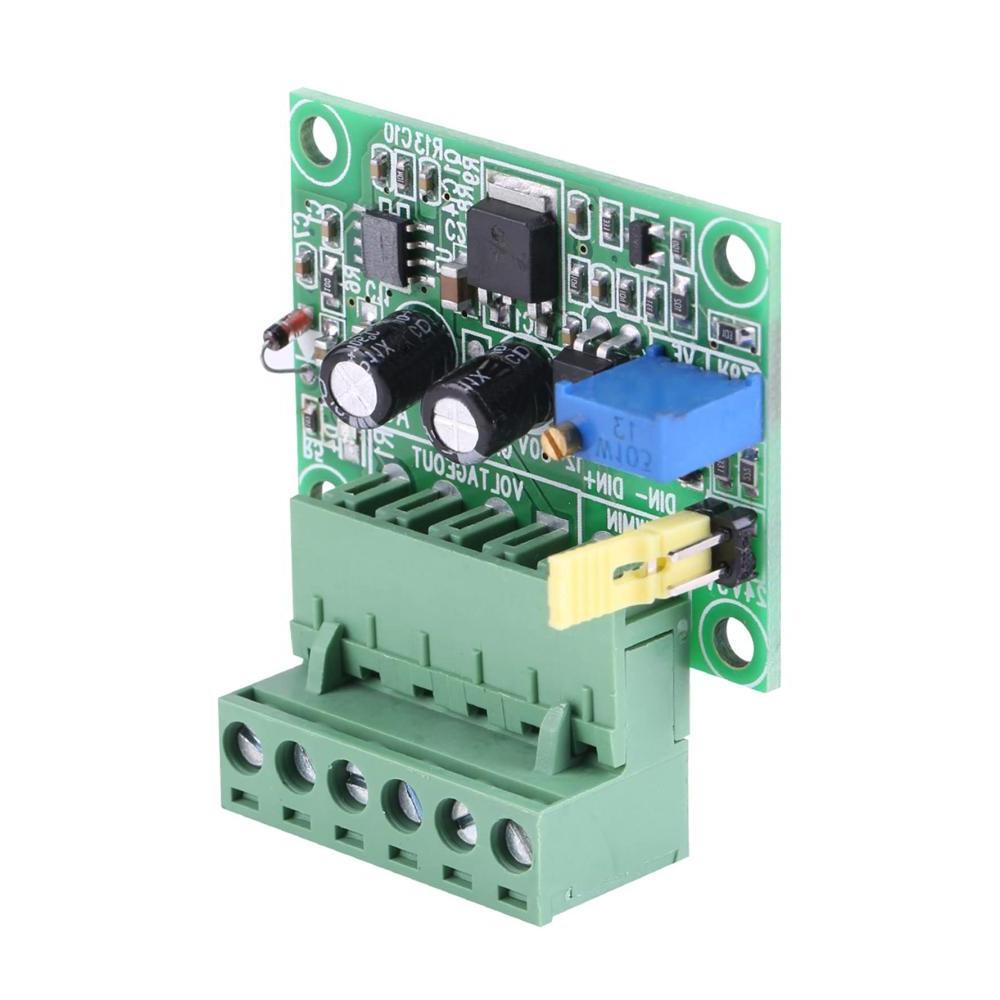

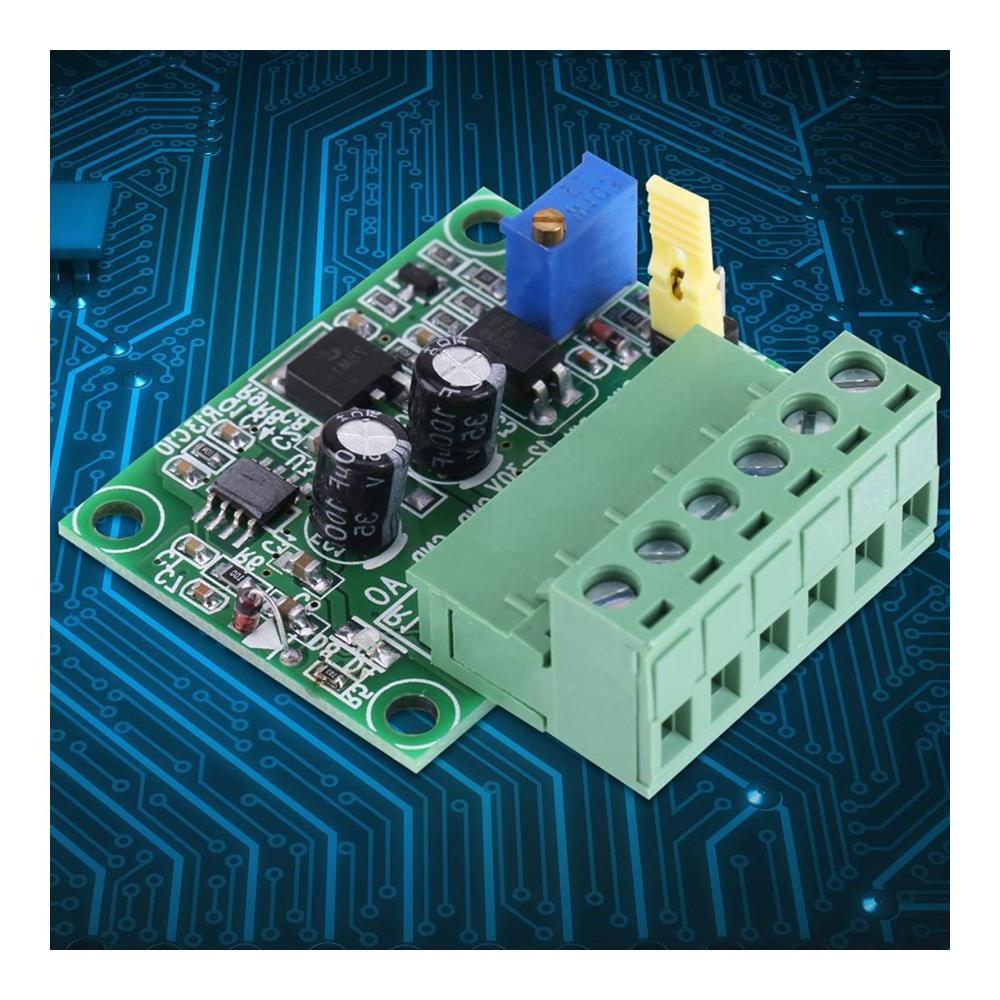

Der Stromwandler wandelt digitale Signale in analoge Signale (0 bis 10V) um.
Dieses Modul ist einfach zu verdrahten und bequem zu bedienen.
Der Eingangsdigitalsignal kann ein 5V- oder 24V-Pegel-0-100%-PWM-Signal sein.
Das Ausgangsanalogsignal kann eine 0-10V-Spannung oder eine 0-5V-Spannung sein.
Kann für industrielle Steuerungstafel-SPS oder andere Signalinterface-Umschaltungen verwendet werden.
Produktbeschreibung
Eigenschaften:
PWM wandelt digitale Signale in analoge Signale (0 bis 10V) um. Der Eingang für das digitale Signal kann entweder 5V oder 24V betragen und ein PWM-Signal von 0 bis 100% liefern. Das Ausgangssignal kann entweder eine Spannung von 0-10V oder 0-5V sein. Kann für industrielle Steuerungspanels, PLCs oder andere Signalinterface-Umschaltungen verwendet werden. Dieses Modul ist einfach zu verdrahten und bequem zu verwenden.
Spezifikationen:
Zustand: 100% brandneu und hochwertig
Strom: Max. 12mA
Spannungsversorgungseingang: 12-30V
Größe: Ca. 5 x 4,5 cm / 1,97 x 1,77 Zoll
Gewicht: 20g
Menge: 1 Stück
Verwendungsmethode:
PWM-Signal-Eingangsfrequenzbereich: 1KHZ-3KHZ

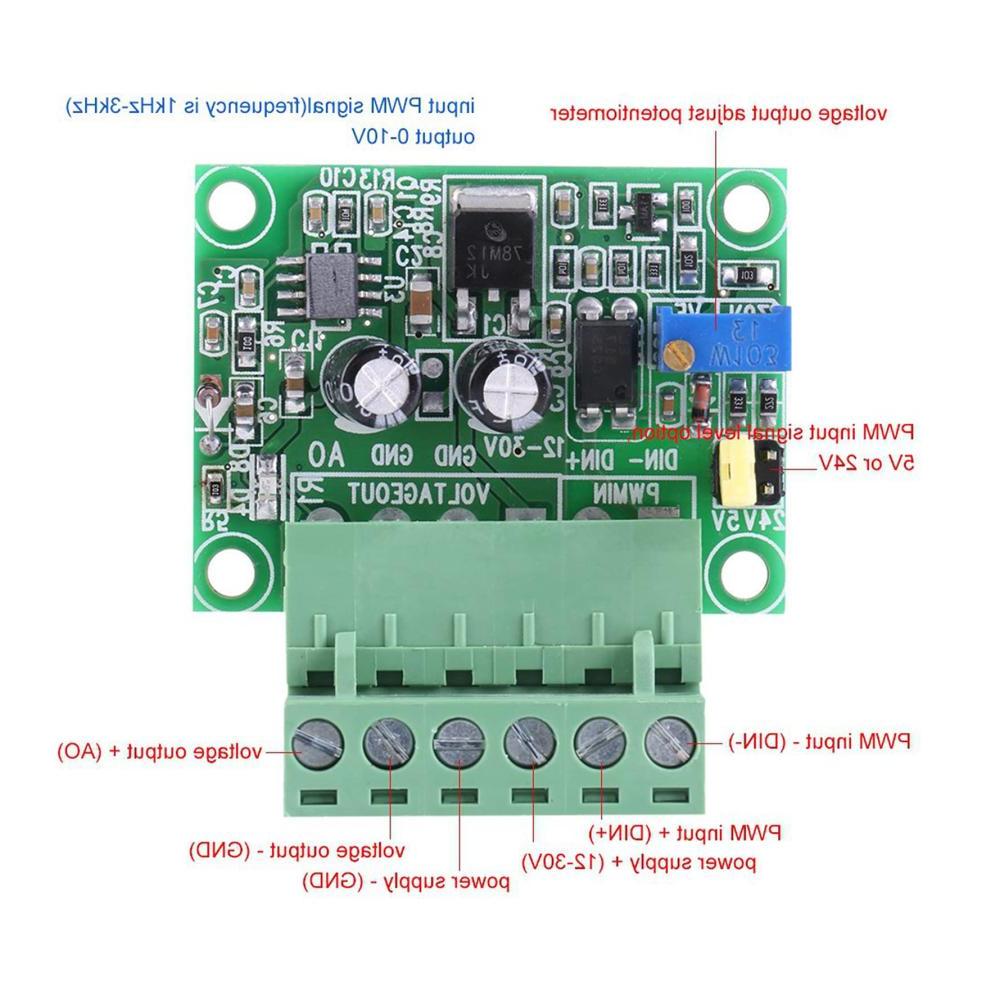

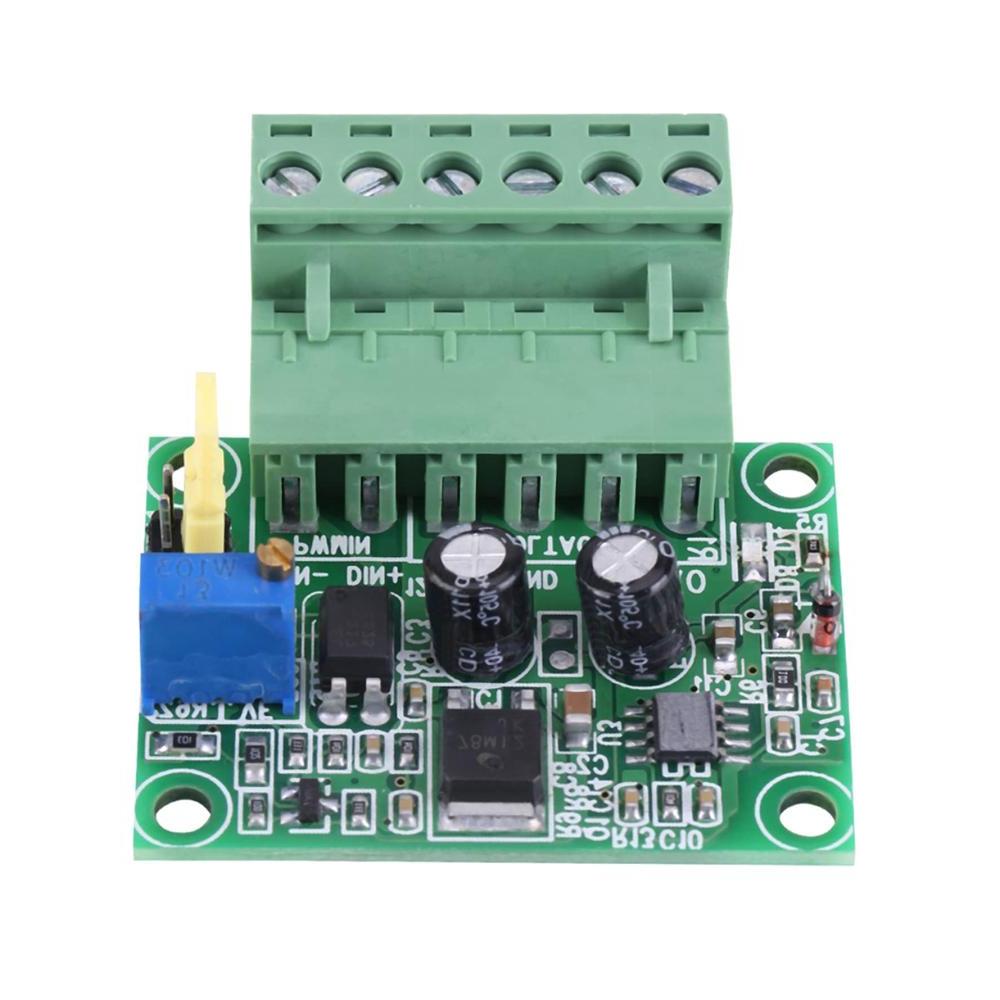

PWM-Signal-Eingangspegelbereich: 4,5V bis 10V Spitze-Spitze-Pegel, Jumper eingefügt bei 5V. Dieser Signaltyp ist hauptsächlich für konventionelle industrielle Steuerkarten (z. B. für MACH3-Platine) für die 5V-CPU-Schnittstelle geeignet. 12 bis 24V Spitze-Spitze-Pegel, Jumper eingefügt bei 24V. Dieser Signaltyp ist hauptsächlich für konventionelle PLC-Schnittstellen geeignet.
Erklärung zur 0-10V analogen Spannungsausgabe:
Wenn der Signal-Eingangsport nicht verbunden ist, gibt der Ausgangsport 0V aus. Beim ersten Einschalten dieses Moduls kalibrieren wir es besser: Wir suchen ein Signal mit 50% Tastverhältnis, verbinden es mit DIN-, DIN, passen die Amplitude an und setzen den entsprechenden Jumper. Bei einer Frequenz von 1 kHz bis 3 kHz verwenden wir ein Multimeter, um AO, GND zu testen. Das Messgerät sollte etwa 5,4V anzeigen. Wir justieren den Potentiometer auf dem Konvertermodul, um das Multimeter etwa 5,4V anzeigen zu lassen. Nachdem dies erledigt ist, haben wir das Puls-Signal mit diesem Konvertermodul kalibriert und abgeglichen. Das Modul hat eine Definition von 0,1V. Ausgangsstrom 10mA. Wenn das Tastverhältnis im Gegensatz zur Spannung liegt, können wir den PWM-Ausgangspin STEP LOW / ACTIVE für die MACH3-Software auswählen.
Lieferumfang:
