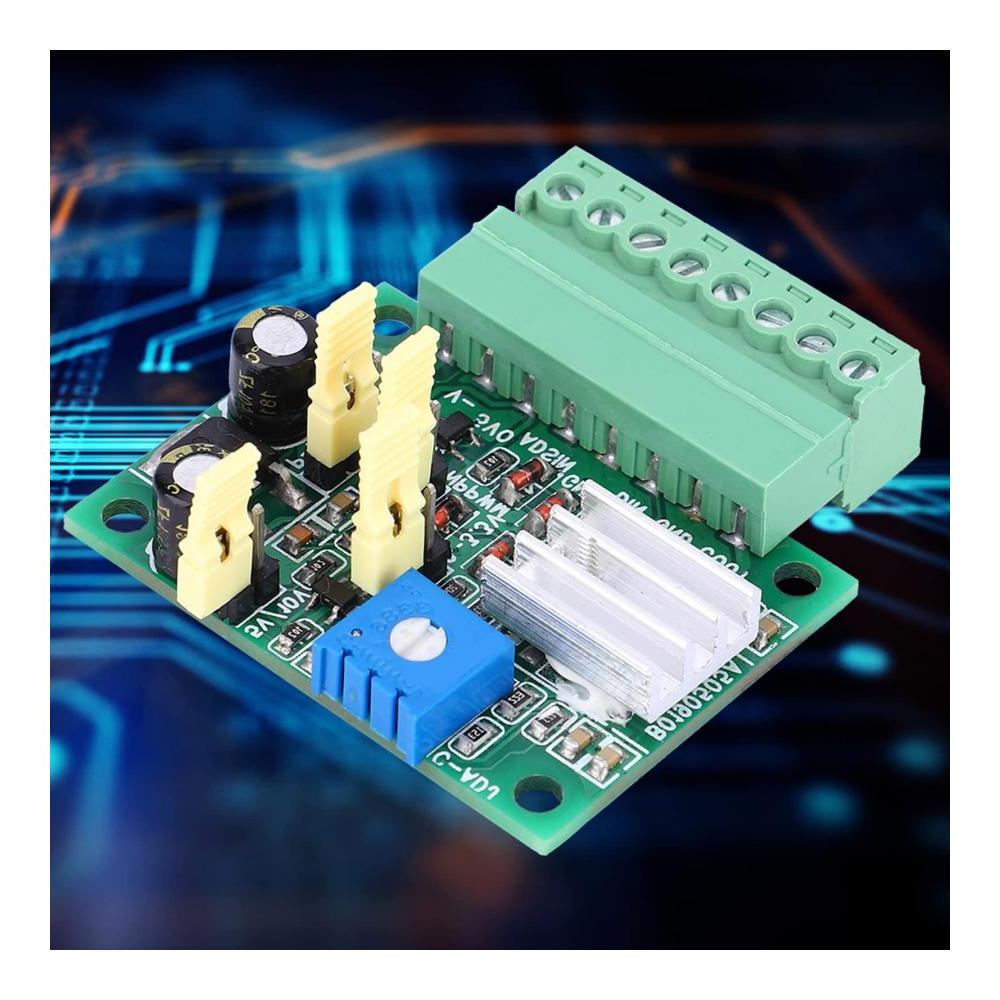

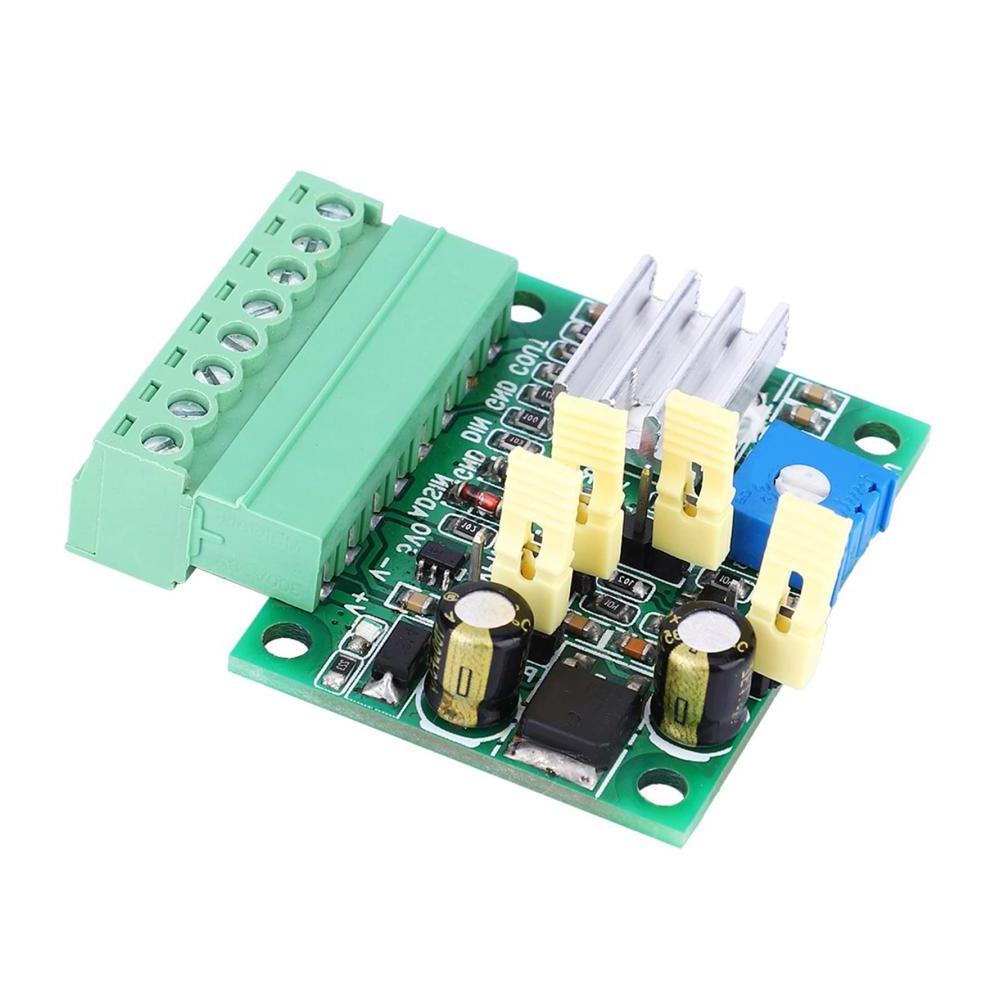

Das PWM Voltage Current Converter Module Conversion Module, auch bekannt als Stromwandler, bietet eine vielseitige Lösung für die Steuerung von Strom und Spannungsausgängen. Unterstützt digitale PWM-Eingänge zur Steuerung von 0-20MA Stromausgängen und ermöglicht die Anpassung von 0-3,3V/0-5V/0-10V Spannungseingängen für denselben Stromausgang. Mit einem einstellbaren Potentiometer auf der Platine können verschiedene Quellen präzise angepasst werden. Die robuste Konstruktion gewährleistet, dass der Ausgang nicht leicht beschädigt wird, selbst bei direktem Kurzschluss mit der Masse. Zusätzlich kann der 5V-OUT-Anschluss externe Schaltungen mit bis zu 50MA versorgen. Diese Funktionen machen den Stromwandler zu einer zuverlässigen und vielseitigen Wahl für zahlreiche Anwendungen, wie etwa in der Industrieautomatisierung oder der Sensorsteuerung. Im Vergleich zu Wettbewerbsprodukten zeichnet sich unser Produkt durch seine robuste Bauweise, präzise Anpassungsmöglichkeiten und hohe Leistungsfähigkeit aus.
Produktbeschreibung
1. Die digitale PWM-Eingabe steuert den analogen 0-20MA Stromausgang
2. Unterstützt 0-3,3V/0-5V/0-10V analoge Spannungseingabe zur Steuerung des 0-20MA Stromausgangs
3. Der einstellbare Potenziometer auf der Platine wird verwendet, um die verschiedenen Quellen anzugleichen, um das Kontrastverhältnis zu korrigieren.
4. Die 5V-OUT-Schnittstelle unterstützt 50MA Strom extern und kann von externen Schaltungen verwendet werden.
5. Die Modulstromausgangsschnittstelle ist direkt mit dem Massekabel verbunden und wird nicht beschädigt
Spezifikation:
Art: Konversionsmodul
Versorgungsspannung: DC8-30V, (empfohlene Versorgungsspannung beträgt 24V, eine hohe Versorgungsspannung kann einen breiteren Lastinnenwiderstand unterstützen)
Maximale Versorgungsstromaufnahme: 35mA/24V
Der PWM-Eingang unterstützt Leveltypen: TTL-Level, NPN-OC-Eingang. 24VVPP-Ebeneingang, PNP-Typ-PWM-Eingang wird standardmäßig nicht unterstützt.
Der PWM unterstützt den Frequenzbereich: 50HZ~4KHZ. Es wird empfohlen, zwischen 1-2KHZ zu verwenden.
Die Stromgenauigkeit des Modulausgangs: ±3%, Temperaturdriftwert: weniger als 3%.
Maximale Unterstützung des Ausgangs-Innenwiderstands: 200Ω.
Größe: ca. 4,8 x 4,4 x 2 cm / 1,9 x 1,7 x 0,8 Zoll, 4xM3 Schraubbefestigungslöcher
Paketliste: 1 x Konversionsmodul
